MEDICIÓN SIN CONTACTO · SYLVAC SCAN & VISIO
Sistemas de medición sin contacto para piezas cilíndricas y control dimensional por vídeo. Más de 150 características de medición. Software Reflex integrado. Demostración disponible en nuestro showroom de Barcelona.
La gama de medición óptica Sylvac está compuesta por dos familias complementarias: las máquinas SCAN para medición automática de piezas cilíndricas y los sistemas VISIO para inspección por vídeo 2.5D. Ambas familias están fabricadas en Suiza, equipadas con el software Reflex y disponibles con demostración técnica en las instalaciones de bcn Quàlites en Barcelona.

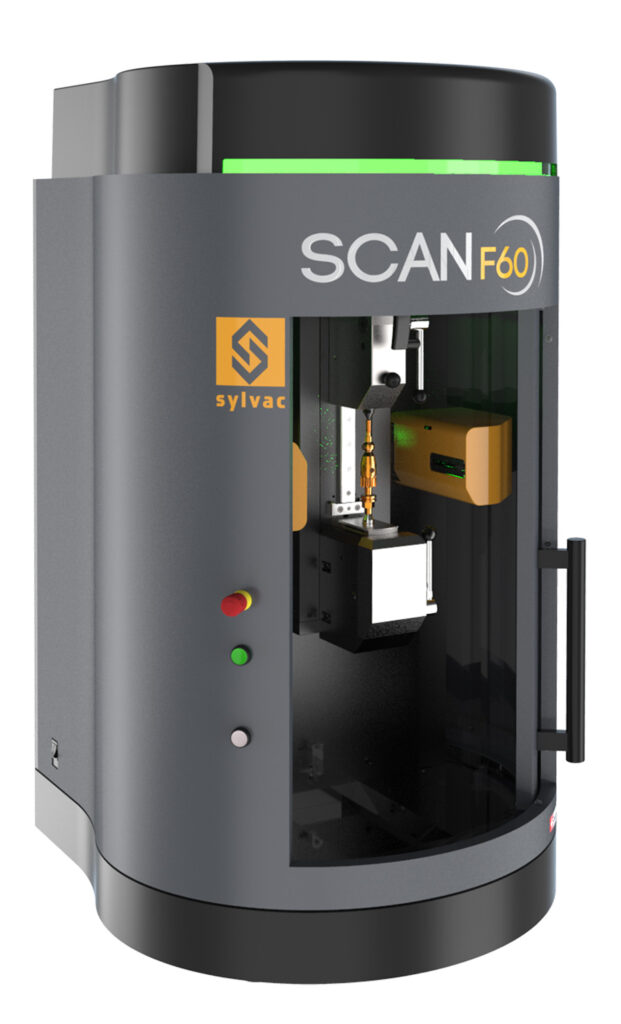

Sylvac SCAN F60 / F60T
Exclusivo Quàlites
Máquina de medición óptica vertical para medición estática y dinámica de piezas de decoletaje y piezas torneadas complejas.

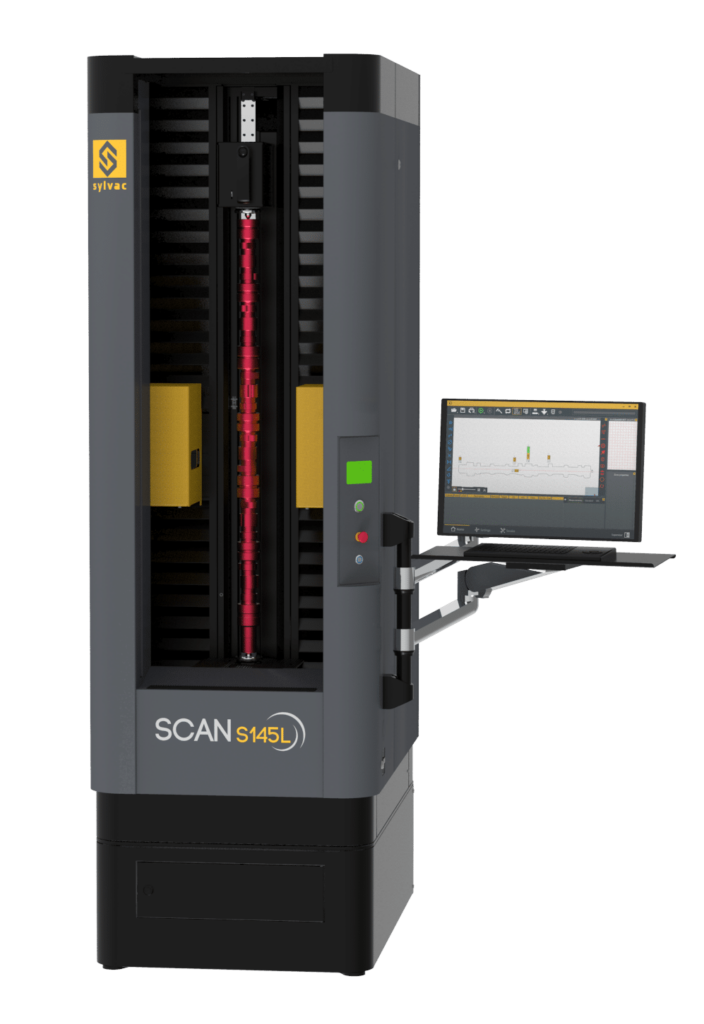

Sylvac SCAN S145L
Mayor capacidad
Máquina de medición óptica de alta capacidad para medición estática y dinámica de piezas cilíndricas de gran tamaño.

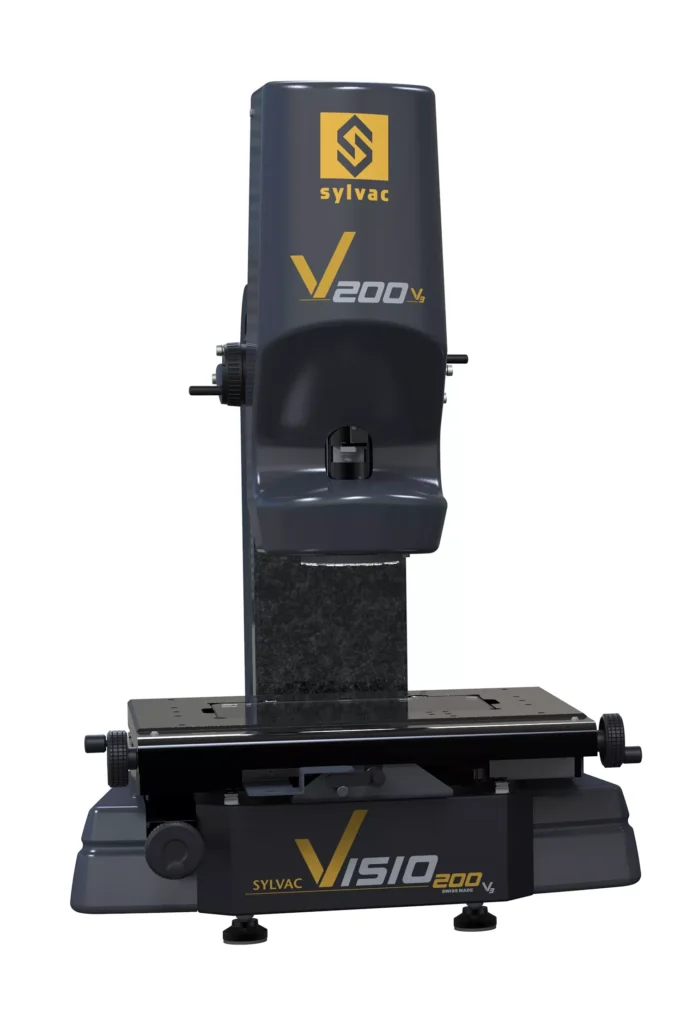

Sylvac VISIO 200 V3
Exclusivo Quàlites
Microscopio de medición por vídeo con base de granito, cámara Full HD y versiones manual o motorizada.
SCAN y VISIO resuelven necesidades distintas. Esta comparativa rápida ayuda a decidir si el proceso pide velocidad de inspección para piezas cilíndricas o flexibilidad visual para geometrías planas y contornos complejos.
| Sylvac SCAN | Sylvac VISIO | |
|---|---|---|
| Tipo de pieza | Cilíndricas: ejes, tornillos, implantes, rodillos | Planas o complejas: perfiles, contornos, circuitos |
| Medición | Automática sin contacto por láser | Por vídeo 2.5D manual o motorizada |
| Entorno | Taller o laboratorio | Laboratorio |
| Software | Reflex SCAN / SCAN+ | Reflex Vista |
| Tiempo ciclo | Segundos por pieza | Minutos |
| Ideal para | Producción en serie, control 100% | Piezas únicas, útiles, matrices |
¿No estás seguro de cuál se adapta mejor a tu proceso? Nuestro equipo técnico en Barcelona puede hacer una demostración con tus piezas reales antes de cualquier decisión de compra.
Las máquinas de medición óptica Sylvac SCAN son sistemas automáticos de inspección sin contacto diseñados para medir piezas cilíndricas con más de 150 características dimensionales y geométricas en pocos segundos: diámetros, longitudes, conicidades, roscas, radios, perpendicularidad, paralelismo y tolerancias geométricas GD&T. Con capacidad para piezas de 0.2 mm a 145 mm de diámetro y hasta 1280 mm de longitud, la gama SCAN cubre desde implantes dentales y conectores miniatura hasta ejes de automoción y turbinas industriales.
Frente a los sistemas de medición convencionales que requieren múltiples instrumentos y operaciones de medición, las máquinas Sylvac SCAN reducen drásticamente el tiempo de inspección y el número de piezas defectuosas gracias a su medición automática en un solo ciclo. Los patrones de calibración incorporados y los sensores de temperatura de la gama F60 garantizan la máxima precisión incluso en entornos de taller con variaciones térmicas, con retorno de inversión rápido en producción en serie.
Los sistemas de medición por vídeo Sylvac VISIO 200 V3 y VISIO 300 V3 son microscopios de medición 2.5D con base de granito, cámara Full-HD y triple iluminación ajustable para aplicaciones de inspección de perfiles, contornos, ángulos, distancias y desviaciones de forma en piezas que no son cilíndricas. El software Sylvac Reflex Vista, multilingüe y fácil de usar, permite programar rutinas de inspección repetibles y generar informes automáticos de medición.
bcn Quàlites dispone en su showroom de Barcelona de las máquinas Sylvac SCAN y VISIO disponibles para demostración técnica con las piezas reales del cliente. Como distribuidor oficial certificado Sylvac en España, ofrecemos instalación, formación, servicio técnico y calibración periódica con procedimientos oficiales Sylvac. La garantía de las máquinas ópticas es de 2 años con cobertura completa de piezas y mano de obra.
Dudas habituales sobre aplicación, cadencia, entorno de trabajo y demostración de la gama Sylvac SCAN y VISIO.
La gama SCAN está orientada sobre todo a piezas de revolución como ejes, tornillos, implantes, rodillos o pines, con medición automática de múltiples características.
Depende del tamaño de la pieza y del número de características a controlar. En cualquier caso, el ciclo suele ser claramente más rápido que una medición manual convencional.
SCAN está enfocada a piezas cilíndricas y ciclos automáticos de alta cadencia. VISIO está pensada para medición por vídeo de piezas planas o geometrías no cilíndricas, con más flexibilidad de inspección.
Sí, especialmente en configuraciones pensadas para entorno de taller. La idoneidad exacta depende de la gama y de las condiciones térmicas y de producción de cada instalación.
Requiere puesta en marcha y formación inicial, pero está pensada para uso técnico habitual en calidad y producción. Quàlites puede acompañar tanto la implantación como la formación de usuario.
Sí. La web ya plantea la demostración técnica como parte del proceso comercial y de validación previa del equipo.
